河北新大地受邀出席裝配式建筑論壇第9期，深入解讀預應力混凝土雙T板的長線生產模式及應用

      2019年8月9日，由武漢市建筑節能辦公室、武漢建筑業協會裝配式建筑分會支持，預制建筑網主辦的“裝配式建筑論壇第9期——預制構件工廠產品與管理升級研討會”在湖北武漢成功召開，現場400余位業內人士參會。

      河北新大地機電制造有限公司作為特邀企業，分享了《預應力混凝土雙T板的長線生產模式及應用》，引起熱烈反響。

      河北新大地機電制造有限公司技術總監——白曉軍就預應力預應力混凝土雙T板的相關標準、生產及項目應用進行了深入解讀。

? 雙T板概述

      雙T板因斷面呈兩個“T”字，由受壓面板和兩個肋梁組成而得名。

      因為斷面經濟合理，有效受力高度高且混凝土用量少，方便使用高強預應力鋼筋和高強混凝土，能夠實現大跨無次梁樓蓋體系，雙T板在世界各國都有所發展。

• 結構組成：板、梁結合的預制鋼筋混凝土承載構件，由寬大的面板和兩根窄而高的肋組成；
• 結構特性：其面板既是橫向承重結構，又是縱向承重肋的受壓區，受壓區截面較大，具有良好的結構力學性能；
• 應用場合：明確的傳力層次，簡潔的幾何形狀，是一種可制成大跨度、大覆蓋面積、高強度的和較為經濟的承載構件。

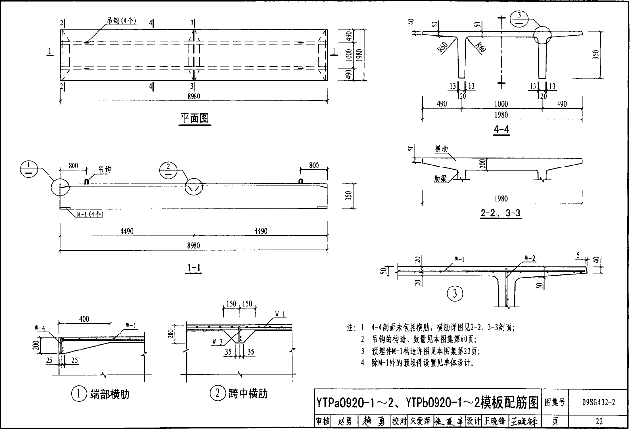

? 新《預應力混凝土雙T板》國標圖集與原圖集的區別

 新雙T板標準圖集增加說明：

• 跨中橫肋可以取消；
• 端部橫肋也可以取消；
• 但要采取防裂措施。

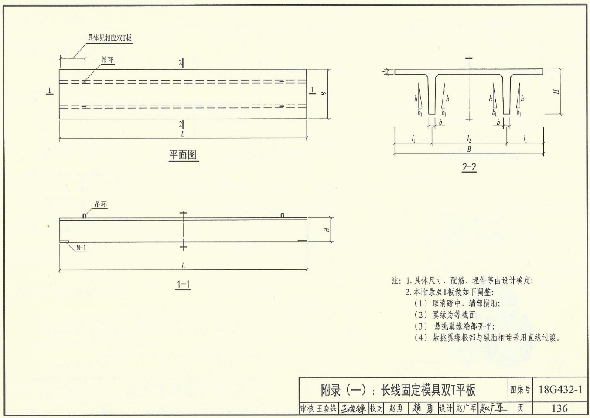

 新雙T板標準圖集增加附錄：

• 取消跨中、端部橫肋；
• 翼緣為等截面；
• 懸挑翼緣端部平齊；
• 懸挑翼緣根部與縱肋相連采用直線過渡

? 預應力混凝土雙T板長線生產模式介紹

傳統單模生產，一種板型對應一種模具，模具規格多

新型長線模生產，一套模具通過組合可滿足不同板型生產

    結合“十三五”國家重點研發計劃,“綠色建筑及建筑工業化”重點專項中的“預應力混凝土構件可擴展組合式長線臺座生產線”課題，河北新大地參與并開發的國內首條“預應力混凝土構件可擴展組合式長線臺生產系統”具有以下特點：

  （1）突破了雙T板常規的單模生產方式，實現了可擴展組合式長線臺的生產方式；

  （2）自持力，可游牧，拆裝方便，便于不同工程的轉場應用；

  （3）能夠生產不同高度，不同寬度、不同長度的雙T板；

  （4）可用于預應力疊合板的生產。

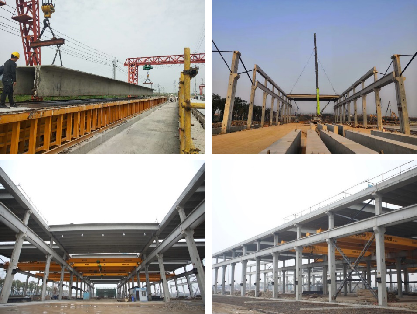

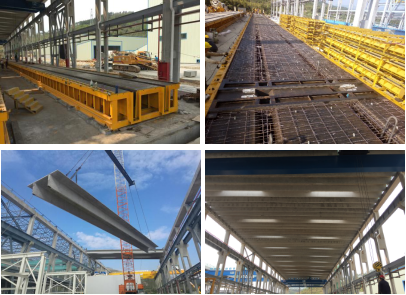

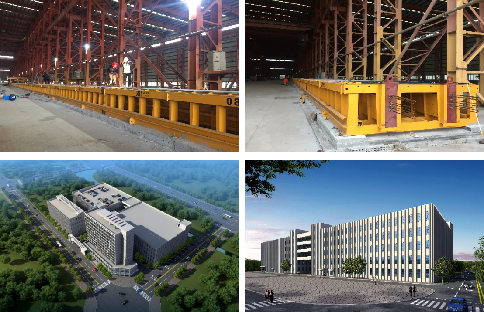

? 長線預應力雙T板生產系統應用

?深圳市深汕特別合作區盛騰科技工業園有限公司

本項目PC廠房采用全預制混凝土構件進行建造，包括自制混凝土立柱、混凝土雙T墻板、混凝土雙T屋面板；此外，項目還采用預應力混凝土雙T墻板和屋面板構建多層辦公樓，充分展現了建筑藝術之美。

?上海城建建設實業(集團)有限公司

本項目PC廠房采用全預制混凝土構件進行建造，包括自制混凝土立柱、混凝土桁車梁、混凝土雙T屋面板，其中屋面板將采用27米和30米兩種不同長度的構件。

?溫州正立建筑科技有限公司

本項目將應用預應力混凝土構件可擴展組合式長線臺生產系統生產不同規格的預應力混凝土雙T板，應用于18米多層預制廠房的建設，該多層預制廠房項目由同濟大學趙勇教授團隊設計。

      河北新大地機電制造有限公司作為專業預制混凝土構件工廠化生產技術服務及成套裝備服務商，始終致力于預制混凝土構件成套生產設備、環保建材設備的研發、制造、產品應用及國內外銷售、售后質量保障體系的建設。實現讓天更藍、水更綠、大地更新、讓生活更美好的偉大愿景。
